Витая пара

Витая паpа состоит из паpы проводков, закрученных вокруг друг друга и одновременно закрученных вокруг других паp, в пределах одной оболочки. Витые пары бывают экранированными и неэкранированными, одножильными и многожильными.
Одножильные (более жесткие) применяются для прокладки магистральных линий локальной сети (например между различными помещениями в одном здании). Многожильные (гибкие) используются для подключения пользовательских компьютеров к магистральным линиям, из них изготавливают патч корды.

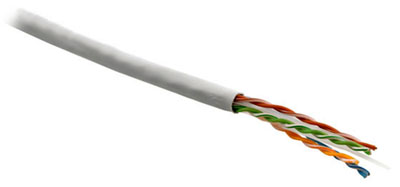

Витая пара

Научно-Производственным Предприятием "Альт-Свет" разработано универсальное обозначение витой пары (номер сертификата соответствия - №C-RU.ПБ05.В.00230, ТУ 35-74-002-98246916-09). На наш взгляд оно наиболее понятно и соответствует стандарту: неэеранированная симметричная пара обозначается НСП, экранированная симметричная пара - ЭСП.
В рекомендованной нами маркировке применяется цифровое обозначение материала:
01 - оболочка из поливинилхлорида;
02 - оболочка из безгалогенного компаунда;
03 - оболочка из полиэтилена.
Так как наиболее часто используемый материал для изоляции жили - полиэтилен, а материал оболочки - ПВХ, то он подразумевается автоматически и не обозначается.

Пример обозначения неэкранированной витой пары 5-й категории, с количеством пар 25 и диаметром жилы 0,51 мм:

Видно, что маркировка симметричного кабеля на основе витой пары, разработанная НПП "Альт-Свет", удобна в понимании и вместе с тем описывает конструкцию, категорию и материалы.

Всегда в наличии:
Неэкранированная витая пара
UTP с ПВХ: НСП-5 (КВПВП, МВПВ (ГВПВ), КССПВ, НВП);
UTP с РЕ: НСП-5.03 (МВПВ, (ГВПП), КСВПП);

Экранированная витая пара
FTP с ПВХ: ЭСП-5 (КССПЭфВ, МВПВЭ, (ГВПВЭ), КССПВэп);
FTP с РЕ: ЭСП-5.03 (КВПэф, МВПВЭ (ГВПВЭ), КПВЭО, НВПЭ);

Кабели симметричные на основе витой пары широко используются в сетях передачи данных: Ethernet, Gigabit Ethernet, ATM, цифровое телевидение, IP-телефония, компьютерные сети. Кабель категории 5 используют до частот 100МГц, категория 5е - до 125МГц, категория 6 - до 250 МГц, категория 6е - до 500 МГц.

Варианты конструкций витой пары:
1. Экранированные (FTP )и неэкранированные (UTP);
2. По количеству пар: 1, 2, 4, 10, 16, 25, 50, 100. Наибольшее распространение имеют 2-х и 4-х парные конструкции в коробках по 500 и 305 м. соответственно.
3. Внешняя оболочка: ПВХ пластикат, полиэтилен ПЭ, безгалогенные компаунды LSZH;
4. С внешним тросом/без троса;
5. Витая пара изготавливается из медной проволоки диаметром: 0.40 мм (26AWG), 0.45 мм (25AWG), 0.51 мм (24AWG), 0.57 мм (23AWG). Наиболее часто используется диаметр 0.57 мм.

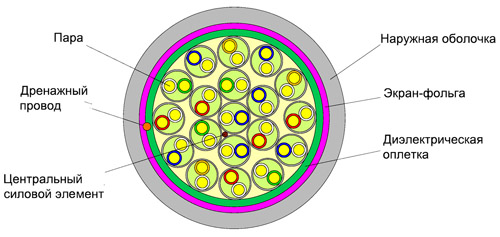

Пример конструкции 25-ти парной экранированной витой пары FTP:
Экранированная витая пара FTP

Быстрая и комплексная поставка качественной витой пары и проводов любой длины по конкурентным ценам.
Заказы на витую пару и провода можно направлять: или по тел. (499) 487-5483, 488-0465.
